Az amerikai feszültségstandardok rejtélyei: Miért földelik a fázist és nem a nullát?

2025. 08. 01.
HIRDETÉS
120V, 240V, 480V, amerikai szabványok, elektromos biztonság, elektromos hálózat, építkezés, európai szabványok, feszültség, földelés, frekvencia, kábelezés, könnyűszerkezetes házak, NEC, Nikola Tesla, Thomas Edison, transzformátorok

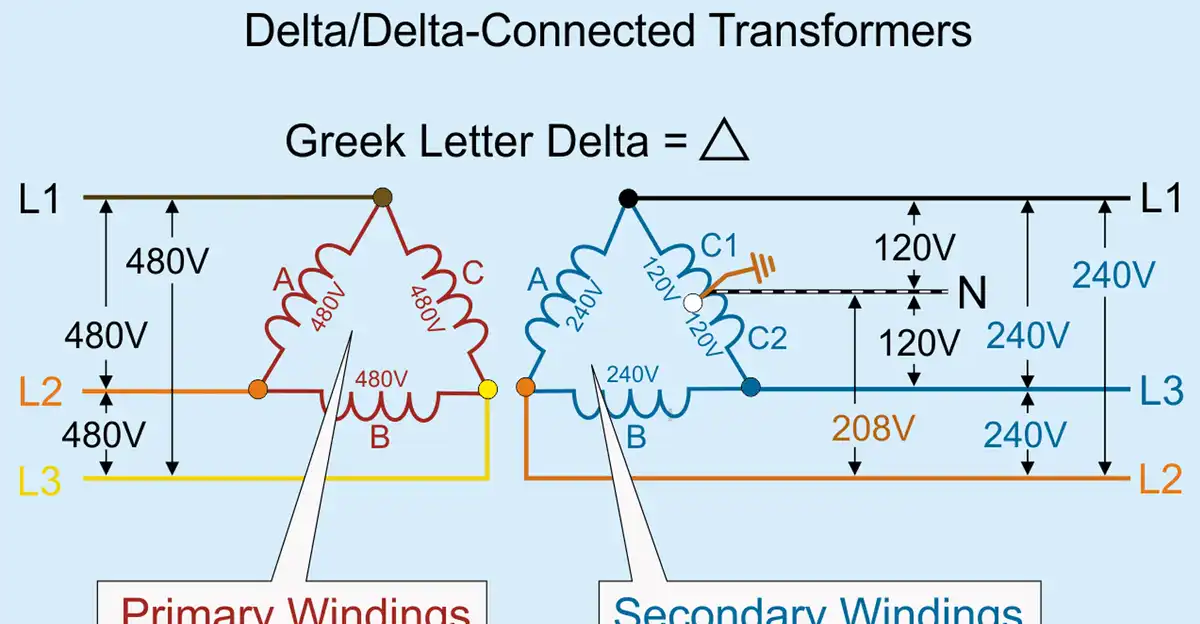

​277 és 480 Volt

120V, 240V, 480V, amerikai szabványok, elektromos biztonság, elektromos hálózat, építkezés, európai szabványok, feszültség, földelés, frekvencia, kábelezés, könnyűszerkezetes házak, NEC, Nikola Tesla, Thomas Edison, transzformátorok

A legnagyobb teljesítményű fogyasztók számára az Egyesült Államokban 480 V-os háromfázisú feszültséget használnak. Például olyan berendezésekhez, mint a targoncák és elektromos autók töltői, valamint az ipari gépek. Ez lehetővé teszi kisebb keresztmetszetű vezetékek használatát, és az áram egyenletesen eloszlik az egyes fázisokban.

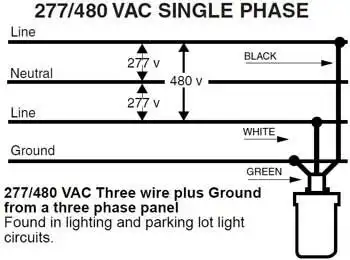

Egy ilyen hálózatban a fázis és a nulla közötti feszültség 277 V váltakozó áram (480 V osztva a 3 négyzetgyökével). Ezt a feszültséget az Egyesült Államokban nagy elektromos rendszerek (fűtés, szellőzés és légkondicionálás) táplálására használják. A 277 V 120 V helyett történő alkalmazása a lámpatestek által felvett áram 50%-nál nagyobb mértékű csökkentését eredményezi. Ez lehetővé teszi kisebb keresztmetszetű vezetékek használatát, ami csökkenti a súlyukat és ezáltal az elektromos vezetékek költségét is.

HIRDETÉS

A 277 V-os feszültségszabvány a 2000-es évek elejétől kezdett elterjedni az Egyesült Államokban a LED-es világítás megjelenésével.

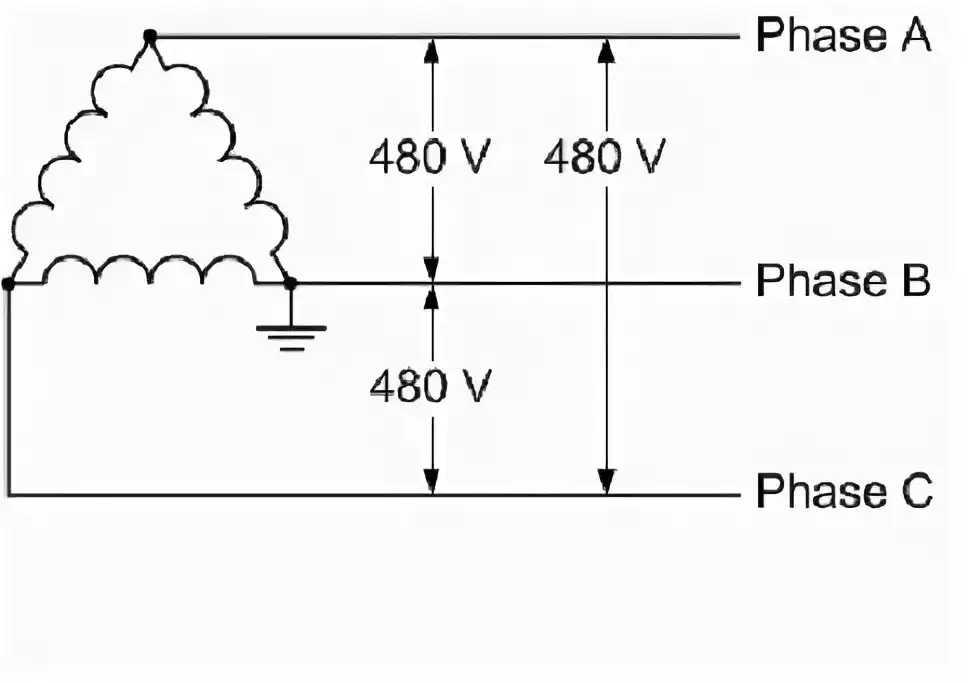

Az Egyesült Államokban a 480 V-os elektromos hálózat egyik fázisát földelik a nulla földelése helyett. Ez a megoldás a tűzvédelem javítását és a vezetékek szigetelésének öngyulladásának valószínűségének csökkentését célozza a hálózat túlterhelése esetén. Nézd meg a kapcsolási rajzot.

120V, 240V, 480V, amerikai szabványok, elektromos biztonság, elektromos hálózat, építkezés, európai szabványok, feszültség, földelés, frekvencia, kábelezés, könnyűszerkezetes házak, NEC, Nikola Tesla, Thomas Edison, transzformátorok
HIRDETÉS

Ha a 120 V-os hálózatukban a nulla van földelve, akkor a 480 V-os hálózatban nincs nulla. A biztonság érdekében rövidzárlat esetén feltétlenül szükség van földelésre. Fogják és földelik az egyik fázist. A rendszer neve: Corner Grounded Delta System (a háromszög egyik sarkának földelése).

120V, 240V, 480V, amerikai szabványok, elektromos biztonság, elektromos hálózat, építkezés, európai szabványok, feszültség, földelés, frekvencia, kábelezés, könnyűszerkezetes házak, NEC, Nikola Tesla, Thomas Edison, transzformátorok

A fázisvezető egyben védővezető is. Egyrészt ennek a rendszernek nem szabadna működnie, de mégis működik, és széles körben alkalmazzák az Egyesült Államokban. De ha egy másik fázisvezető elszakad, az áram a földön keresztül a kapcsolószekrény vagy a készülék házára folyik. A ház és a földdel való csatlakozás felmelegszik.

Ezt a földelt fázisvezetővel rendelkező rendszert a vasúti DPD rendszerben és nálunk is használják (a síneken lévő feszültség).

HIRDETÉS

Mi értelme van ennek a sok feszültségszabványnak? Az amerikaiak próbálnak spórolni. Minél magasabb a feszültség, annál vékonyabbak a vezetékek, annál kisebb a költségük. Másrészt viszont ez zavart okoz az egyszerű fogyasztóknál. Bár az egyszerű polgároknak ott engedély nélkül tilos önállóan szerelniük és javítaniuk a vezetékeket. Ellentétben a mi „barkácsolásunkkal”. Nálunk nagyobb a szabadság még a házépítés terén is, mint az Egyesült Államokban. Ott, hogy engedélyt kapj az önálló építkezésre, az évekbe is beletelhet.

És még egy érdekes tény az amerikai vezetékekről.

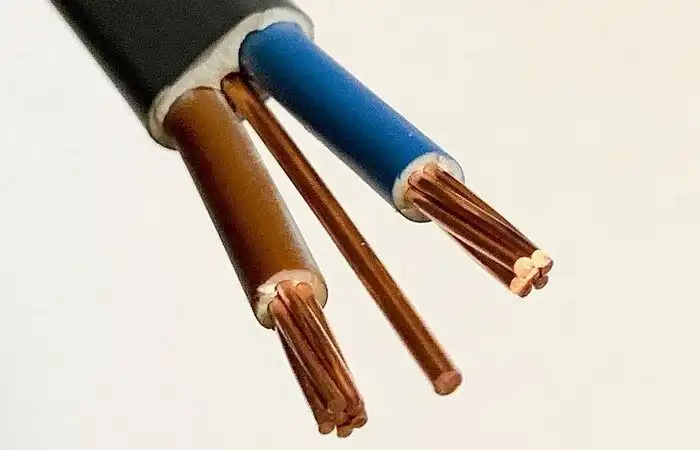

A helyi Nemzeti Elektromos Szabályzat (NEC) előírásai szerint a szabványos földelő vezeték mindig további szigetelés nélkül készül.

120V, 240V, 480V, amerikai szabványok, elektromos biztonság, elektromos hálózat, építkezés, európai szabványok, feszültség, földelés, frekvencia, kábelezés, könnyűszerkezetes házak, NEC, Nikola Tesla, Thomas Edison, transzformátorok
NM „No Metall” kábel
HIRDETÉS

Ezt az áramvezető eret Protective Earth (PE)-nek vagy földelő vezetéknek nevezik. Ezeknek a kábeleknek nem kell égésgátló védőcsövet használniuk, mivel a szerkezetükben már van egy speciális védőréteg. Ez a réteg kartonból készül, amelyet égésgátló anyagokkal impregnálnak.

Ez a megközelítés lehetővé teszi, hogy a védőberendezések gyorsabban működjenek a fázis sérülése vagy a kábel sérülése esetén, mivel a védőkapcsolók vagy a FI-relék kisebb késleltetéssel reagálnak a vezetők közötti rövidzárlatra, ami a földelő vezeték szigetelésének kiégésével függ össze.

Ez megbízhatóbb védelmet nyújt az elektromos rendszer számára, és minimalizálja a vezetékek túlmelegedésével vagy sérülésével kapcsolatos kockázatokat, ami végső soron növeli az elektromos energia használatának biztonságát.

Forrás: Liked
