Fázisceruza használati útmutató: fázis, nullvezeték és kábelek azonosítása

Villanyszerelési munkák során gyakran pontosan meg kell határoznod, hogy melyik vezeték a „fázis” és melyik a nullavezető vagy „nulla”. Ehhez használd a fázisceruzát a következőképpen:

• Győződj meg róla, hogy a fázisceruza működik, például egy biztosan feszültség alatt lévő aljzaton próbáld ki.
• Kapcsold le az áramot, ha lehetséges, majd csak a mérés idejére kapcsold vissza a megfelelő áramkört.
• Fogd meg a fázisceruzát úgy, hogy az érintkező része a kezedben legyen, mivel az eszköz a testedet használja földként.
• Érintsd a ceruza hegyét a vezeték fémes részéhez (ne a szigeteléshez).
• Ha a ceruza világít, akkor az a fázisvezeték.
• Ha nem világít, az nagy valószínűséggel a nullavezető vagy a földelés – de ezt más eszközzel (pl. multiméterrel) is érdemes ellenőrizni a biztonság kedvéért.
• Mérés után mindig kapcsold le az áramot, és végezd el a szükséges munkát csak akkor, ha biztos vagy a vezetékek azonosításában.

Fontos tudnod, hogy bármelyik fázisceruza csak a váltakozó áram feszültségét képes érzékelni. Az egyenárammal végzett munkához speciális műszerre van szükség – például multiméterre.

Itt ugyanazt kell elvégezned, mint a fázis meghatározásakor. Csak ne feledkezz meg a biztonsági előírásokról – még ha biztos is vagy abban, hogy előtted a nullavezeték van, ez nem jelenti azt, hogy biztonságosan dolgozhatsz vele feszültség alatt. Ezért a fázis és a nullavezető azonosítása után, a munka megkezdése előtt mindig nagyon fontos áramtalanítani az elektromos hálózatot.

Egyébként, az elemes kínai fázisceruzák használatakor előfordulhat, hogy a LED ugyanolyan erősen világít a fázis és a nullavezeték érintésekor is. Ennek oka az ilyen teszterek túl nagy érzékenysége. A mérések pontosságának növelése érdekében ne érj az ujjaiddal a markolaton lévő érintkezőkhöz, és csak a fázisceruza hegyével érintsd meg a vezetékeket. Az eredmények még pontosabbak lesznek, ha szigetelő kesztyűt használsz.

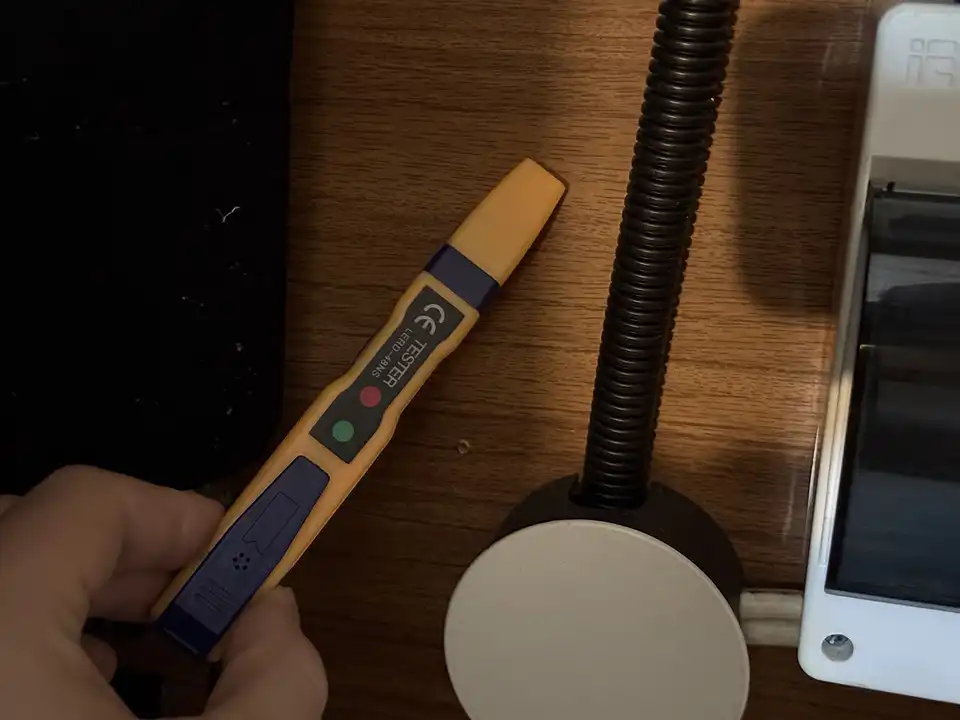

Persze, a teszterek nagy érzékenysége zavaró lehet a konnektorok hagyományos ellenőrzésekor, viszont hasznos tulajdonság a falban rejtőző vezetékek keresésénél. A legérzékenyebb fázisceruzák ugyanis nemcsak akkor jeleznek, ha közvetlenül hozzáérnek a vezetékhez, hanem már bizonyos távolságból is képesek érzékelni az áramot. Általában 1-2 cm-es érzékelési távolság elegendő lehet ahhoz, hogy nagyjából behatárold a kábel helyét a falban.

Minél közelebb viszed a hegyét a vezetékhez, annál erősebben fog világítani a lámpa. Persze, ez nem egy hajszálpontos módszer a vakolat alatti kábel felderítésére, de iránymutatónak teljesen megfelel. Például praktikus lehet, ha képet szeretnél felakasztani, de előtte szeretnéd tisztázni, hogy nem fúrsz-e (vagy ütsz-e) szöget éppen a fázisvezetékbe.

A fázisceruza egy másik felhasználási módja a vezetékszakadások felderítése. A réz-, acél- vagy alumíniumerek sérülése a szigetelés alatt gyakran előfordul, különösen, ha a vezetéket nem rendeltetésszerűen használják – például gyakori hajlítgatásnak kitett helyekre telepítik. Persze a szakadáshoz vezető gyári hibák sem kizártak. A szigetelés alatti problémát nagyon könnyű megtalálni, ha van kéznél egy teszter.

Egy hagyományos multiméter erre nem képes.

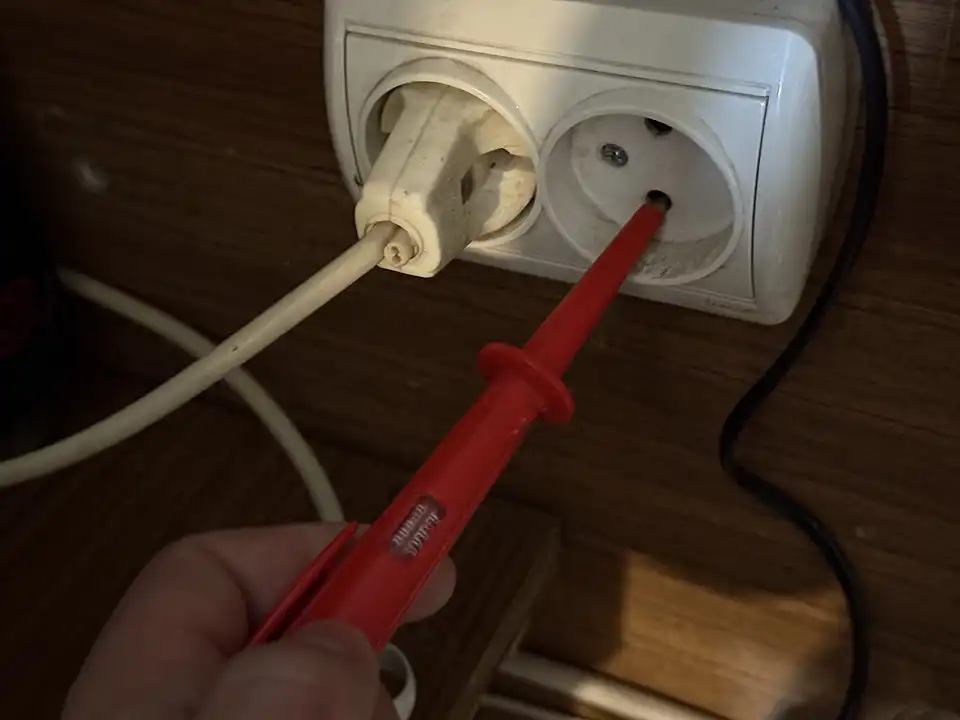

A fázisceruzával könnyen és kényelmesen ellenőrizheted a konnektorok állapotát. A vizsgálat hasonlóan történik, mint a fázis és a nullavezető keresésekor:

A fázisceruza minden házi ezermester nélkülözhetetlen segédeszköze, amely jelentősen megkönnyítheti az elektromos munkákat, és biztonságosabbá teheti azokat.
