Nem csak egy halom kő: A tökéletes ágyazat mértana
A vasúti pálya nem véletlenszerűen összehordott kő- és acélhalmaz, hanem egy precízen méretezett mérnöki szerkezet. A mintakeresztszelvény az a tervrajz, amely a pálya keresztmetszeti kialakítását mutatja be, minden elemének pontos méretével.
Az egyik legfontosabb méret a hatékony ágyazatvastagság, amelyet a keresztalj alsó síkjától mérnek. Ez a vastagság felelős a megfelelő teherelosztásért. A MÁV hálózatán ez jellemzően legalább 40 cm a fővonalakon. Az ágyazat felső része, az ágyazatváll, amely a talpfa végétől oldalra kinyúlik, kulcsfontosságú az oldalirányú stabilitás szempontjából. Egyenes szakaszokon ez általában 40-45 cm, de élesebb ívekben a külső oldalon akár 65 cm is lehet. A hézagnélküli pályák 600 méternél kisebb sugarú íveiben a vágány külső oldalát ezen felül még extra zúzottkővel is „felpúpozzák” a stabilitás növelése érdekében.
Hogy érzékeltessük a méreteket: egyetlen kilométernyi, egyvágányú vasúti pálya megépítéséhez megdöbbentő mennyiségű zúzottkőre van szükség. Egy átlagos keresztmetszettel számolva ez körülbelül 1600 köbméter zúzottkövet jelent. Mivel az andezit és bazalt sűrűsége nagyjából 2.8 tonna/köbméter, ez azt jelenti, hogy egy kilométer vágány alatt közel 4500 tonna, azaz több mint hetven, egyenként 60 tonnás teherkocsi rakományának megfelelő mennyiségű zúzottkő fekszik. Ez a hatalmas tömeg adja a pálya szilárd, mégis rugalmas alapját.
Az ágyazat természetesen nem egyedül dolgozik. Elválaszthatatlan partnerei a keresztaljak (köznyelven talpfák), amelyek a síneket a megfelelő nyomtávolságban tartják és átadják a terhelést az ágyazatnak. Három fő típusuk létezik, mindegyik saját előnyökkel és hátrányokkal.

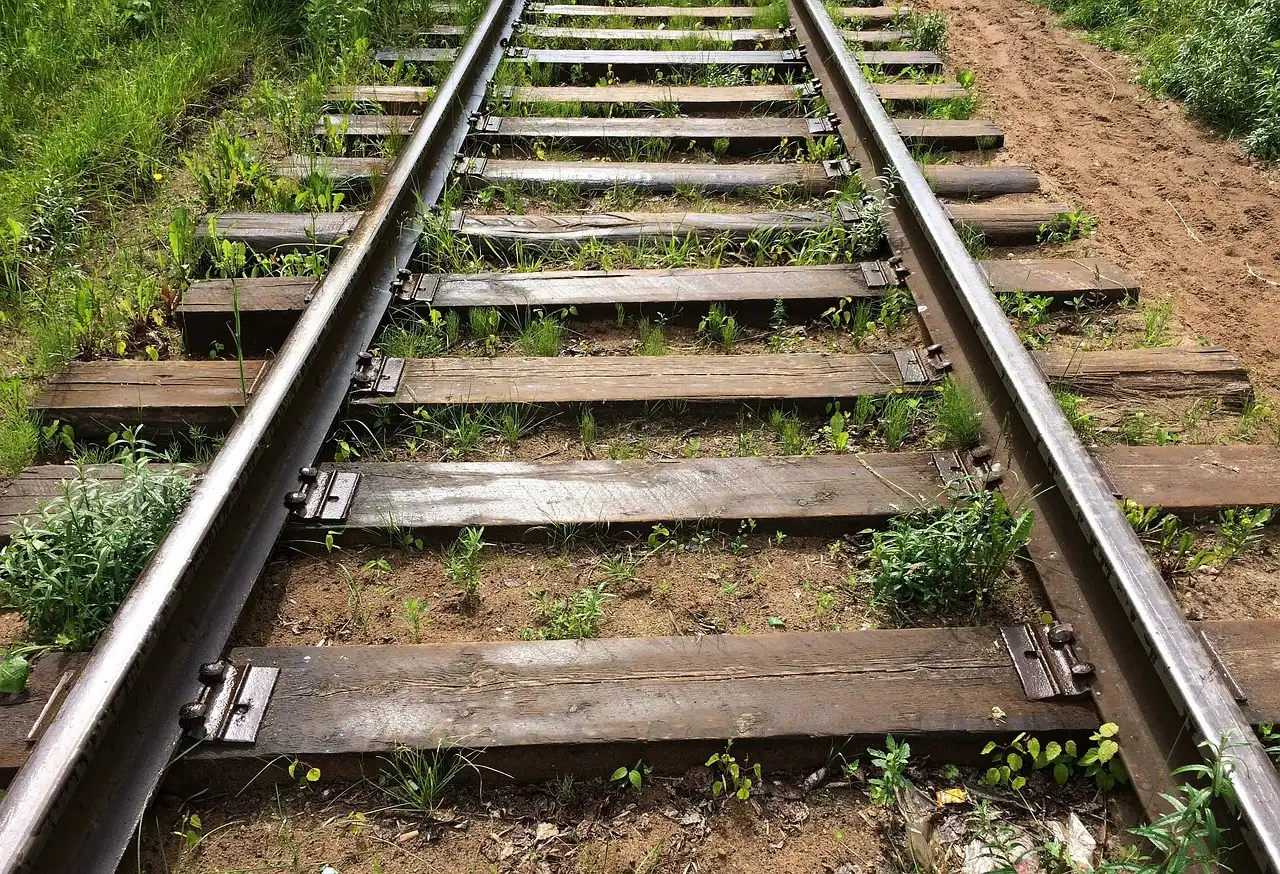

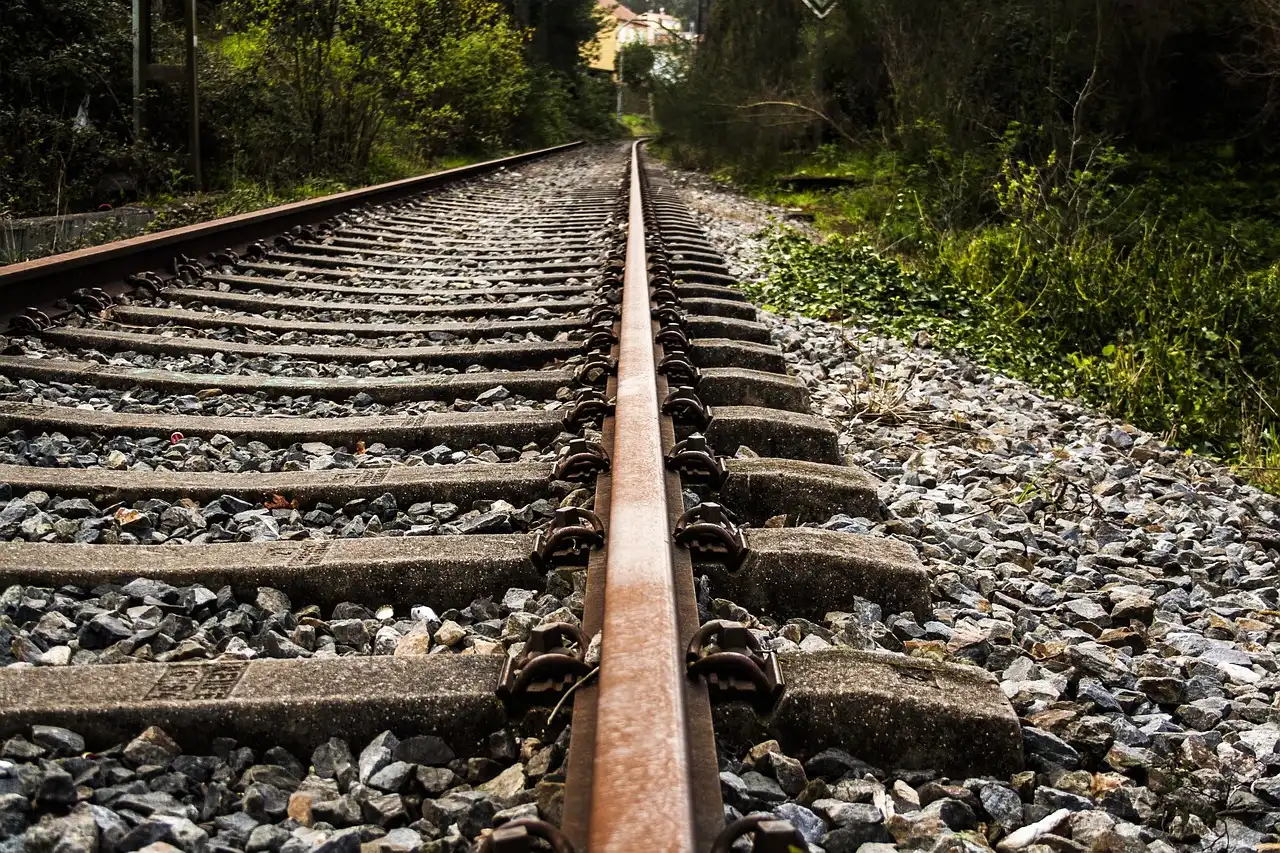

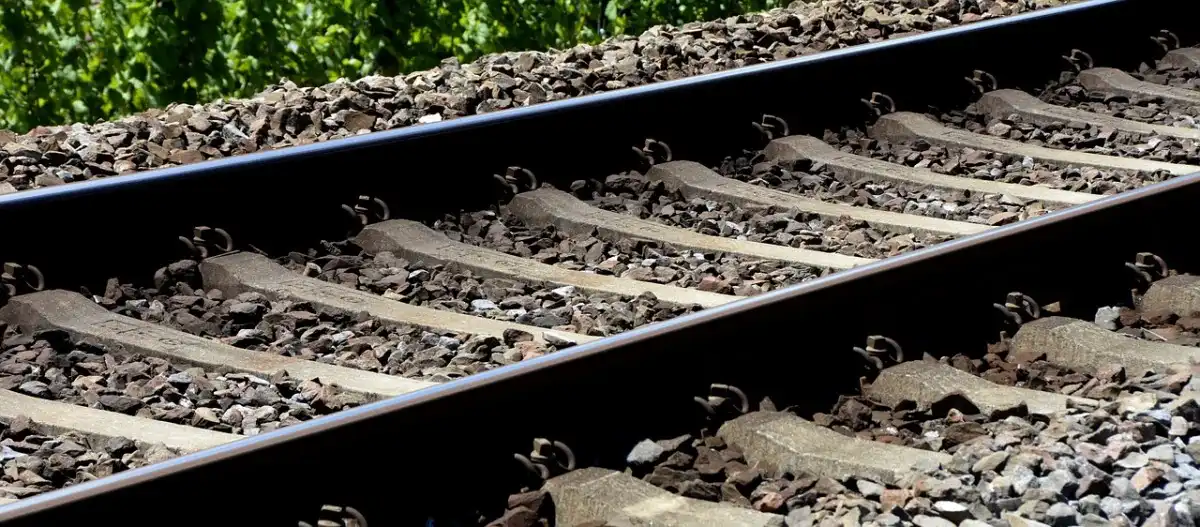

A modern vasutakon, különösen a nagy forgalmú és nagy sebességű vonalakon, a beton keresztaljak dominálnak a stabilitásuk és hosszú élettartamuk miatt. A faaljakat ma már inkább mellékvonalakon vagy speciális helyeken (pl. hidakon, kitérőkben) alkalmazzák, ahol a rugalmasságuk vagy a könnyebb megmunkálhatóságuk előnyt jelent.
Utazás az időben: A zúzottkő előtti korok és a „kígyófejek” veszélye
A ma ismert, zúzottkőre épült vasúti pálya nem volt mindig ennyire magától értetődő. A vasút hajnalán a mérnököknek a rendelkezésre álló technológiákkal és anyagokkal kellett megoldaniuk a sínen való közlekedést, ami gyakran félelmetes és életveszélyes eredményekhez vezetett.
A vasút legkorábbi elődei a 16. századi bányákban jelentek meg, többek között a történelmi Magyarország területén is, ahol a német bányászok fából készült nyompályákat, úgynevezett „wagonway”-eket használtak a csillék mozgatására. Ezek egyszerű, földbe fektetett fagerendák voltak. A kopás csökkentésére a mérnökök hamarosan vaslemezeket kezdtek szegezni a fagerendák tetejére. Ez volt a „strap-iron rail”, vagyis a pántvas sín kora. Ez a megoldás olcsó volt, de egy borzalmas, rejtett veszélyt hordozott magában.
A vonatok kerekeinek gördülése folyamatosan koptatta a sínszegek fejét, amelyek a vaspántot a fához rögzítették. Egy idő után a meglazult pánt a végeinél felhajlott, felpöndörödött. Amikor a következő vonat kereke nekütközött egy ilyen felhajlott sínvégnek, az a kerék mentén felcsapódott, és átdöfte a felette haladó vagon vékony, fából készült padlóját. Ezt a jelenséget nevezték a korabeli utasok rettegve „kígyófejnek” (snake head). Számos korabeli beszámoló maradt fenn halálos vagy súlyos sérüléssel végződő balesetekről, amikor a felcsapódó vaspánt nyársként döfte át a gyanútlan utast.
A „kígyófej” jelensége több volt, mint egy hátborzongató anekdota a vasút hőskorából; egy kritikus technológiai kényszerítő erőként (technology forcing function) működött. A korai vasutakat még könnyű, lóvontatású kocsikra tervezték, amelyekhez a pántvas sín megfelelő és olcsó megoldás volt. A gőzmozdony megjelenése azonban soha nem látott súlyt és dinamikus erőket szabadított a pályára. Ez az új terhelés könyörtelenül felfedte a pántvas sín konstrukciós hibáját. Az utasok életét fenyegető veszély egyértelművé tette, hogy a pántvas sín zsákutca. Nem volt elég javítgatni; egy alapjaiban új, sokkal erősebb és biztonságosabb megoldásra volt szükség. Ez a halálos fenyegetés teremtett elkerülhetetlen piaci és biztonsági nyomást, ami kikényszerítette a drágább, de összehasonlíthatatlanul jobb, tömör, hengerelt vassínekre való áttérést, és ezzel elindította a vasúti pályaépítés modern korszakát.
A korai kísérletek más tévutakat is jártak. A fa talpfák helyett néhol kőtömböket használtak a sínek alátámasztására, mivel azt gondolták, ezek tartósabbak lesznek. A gyakorlat azonban megmutatta, hogy a kőtömbök a terhelés alatt egyenetlenül süllyedtek meg, kaotikus pályageometriát és gyakori siklásokat okozva.
