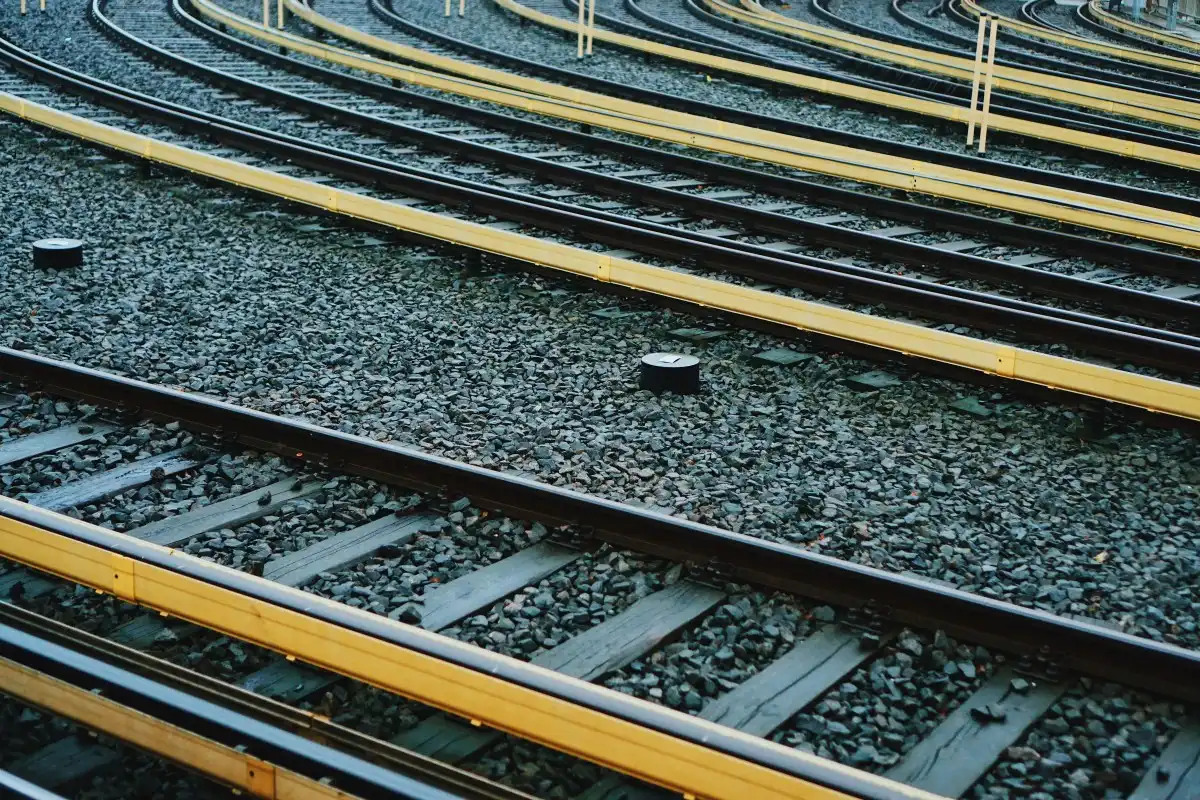

A sínek között és mellettük elterülő, végtelennek tűnő, szürke kőtenger látványa annyira megszokott, hogy a legtöbben talán el sem gondolkodunk rajta: miért van ott?
Mi célt szolgál ez a rengeteg, látszólag egyszerű kődarab? Talán csak valami olcsó töltelékanyag, ami megakadályozza, hogy a gaz benője a pályát? A valóság ennél sokkal lenyűgözőbb. Ez a kőtenger ugyanis nem holmi sóder, hanem egy precízen megtervezett, rendkívül összetett mérnöki rendszer, a vasúti pálya láthatatlan, de nélkülözhetetlen hőse: a zúzottkő ágyazat.
Ez a szerkezet több mint egy évszázadnyi kísérletezés, félelmetes kudarcok és briliáns mérnöki felismerések eredménye. Nem csupán alátámasztja a síneket, hanem egyidejűleg számos, egymásnak néha ellentmondó feladatot lát el, a több száz tonnás vonatok dinamikus erőinek elnyelésétől kezdve a pálya milliméter pontosságú beállításán át egészen a vízelvezetésig.
Fedezzük fel, miért nem mindegy, milyen kőből, milyen formájú és méretű darabokból áll, visszatekintünk a vasút hőskorának életveszélyes megoldásaira, megismerkedünk a pálya karbantartását végző gigantikus gépekkel, és bepillantunk a jövőbe, ahol az ágyazat nélküli pályák és a fenntarthatóság formálja a sínek világát.

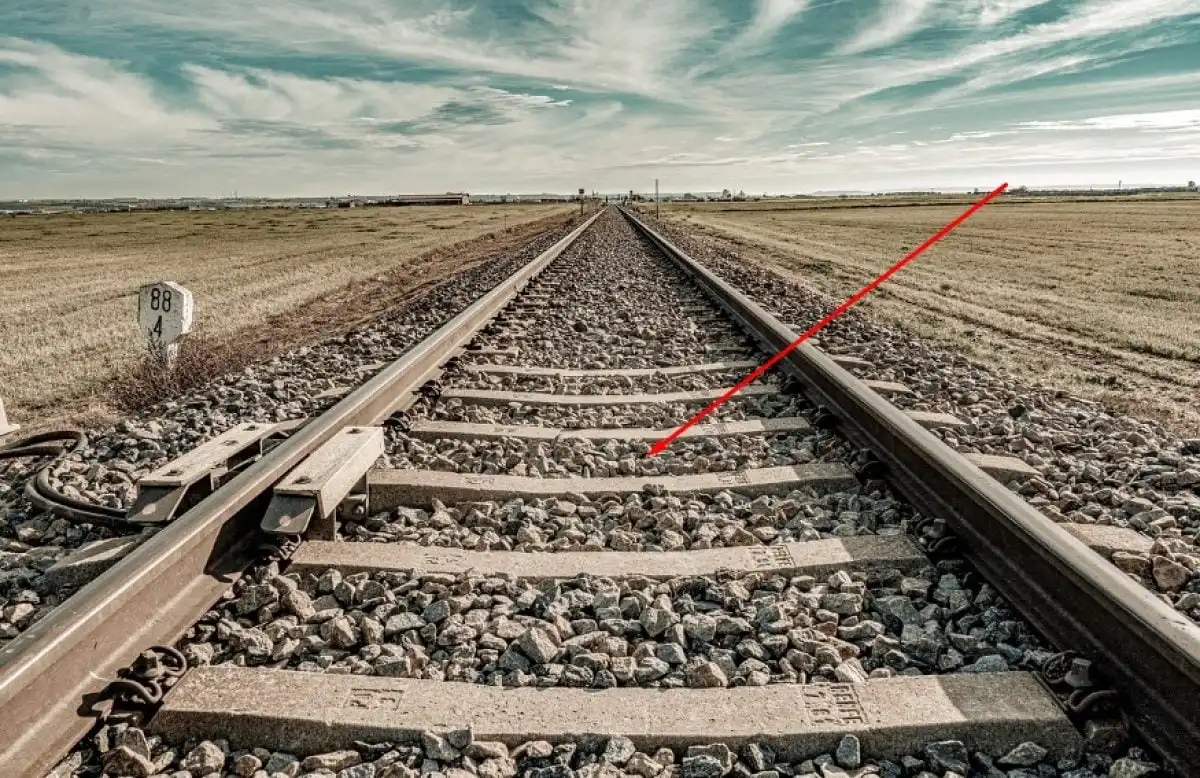

A vasúti pálya láthatatlan hőse: Az ágyazat anatómiája és feladatai
A vasúti zúzottkő ágyazat egy tökéletes példája a multifunkcionális mérnöki tervezésnek. Öt alapvető, egymással szorosan összefüggő feladatot lát el, amelyek együttesen biztosítják a vasúti közlekedés biztonságát és hatékonyságát.
- Szilárd, de rugalmas alátámasztás: Az ágyazat legfontosabb szerepe, hogy stabil, mégis rugalmas alapot biztosítson a felépítménynek, vagyis a síneknek és a keresztaljaknak. Amikor egy több száz tonnás szerelvény áthalad a pályán, hatalmas dinamikus erőket fejt ki. Ha a pálya egy merev, betonozott szerkezet lenne, ezek az ütésszerű terhelések hamar tönkretennék mind a járműveket, mind a pályát. Az ágyazat éles, egymásba kapcsolódó kövei azonban képesek minimálisan elmozdulni, elnyelve a rezgések és ütések jelentős részét, majd visszatérni eredeti helyzetükbe. Ez a „szilárd rugalmasság” a rendszer lelke.

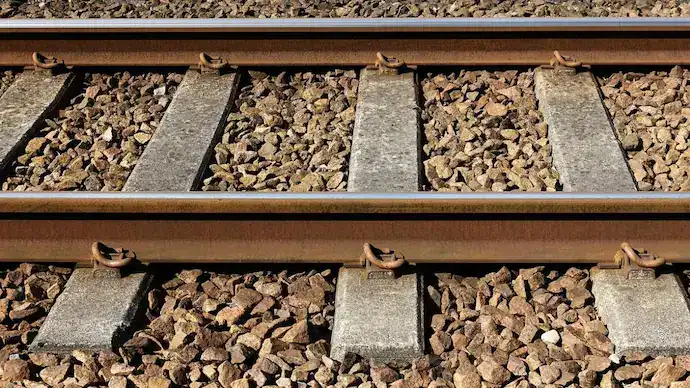

Teherelosztás: A vonat súlya a kerekeken keresztül a sínekre, onnan pedig a viszonylag keskeny talpfákra, vagyis a keresztaljakra koncentrálódik. Ha a talpfák közvetlenül a puha földművön feküdnének, egyszerűen besüllyednének a talajba. Az ágyazat itt úgy működik, mint egy hótalp: a talpfákról érkező koncentrált terhelést szétosztja egy sokkal nagyobb felületen, és egyenletesen adja át az alépítménynek, a pálya alapját képező földműnek.
A vágány rögzítése: A vasúti pálya stabilitásának mintegy 60%-át az ágyazat biztosítja. Az éles szélű kövek közötti nagy súrlódás hatalmas ellenállást fejt ki, amely megakadályozza, hogy a vágány oldalirányban elmozduljon a kanyarokban ható centrifugális erőktől, vagy hosszirányban elcsússzon a fékezés és gyorsítás hatására. Különösen fontos ez a hézagnélküli pályáknál, ahol a sínek a hőmérséklet-változás hatására hatalmas erővel próbálnának megnyúlni vagy összehúzódni. Az ágyazat stabilan a helyén tartja őket, megakadályozva a vágánykivetődést, a pálya veszélyes deformációját.
Vízelvezetés: A zúzottkő darabok közötti hézagok kiváló vízáteresztő képességet biztosítanak. A pályára hulló csapadék (eső, hólé) gyorsan átszivárog az ágyazaton, és nem tudja feláztatni az alatta lévő földművet. Ez kritikus fontosságú, mivel egy vízzel telített, megpuhult talaj elveszítené teherbíró képességét, ami a pálya süllyedéséhez vezetne. Emellett a gyors vízelvezetés a téli fagyok idején a fagyveszélyt is csökkenti.
Szabályozhatóság: A zúzottkő ágyazat egyik legnagyobb gyakorlati előnye, hogy lehetővé teszi a pálya geometriájának precíz és viszonylag egyszerű korrekcióját. A karbantartó gépek képesek a köveket a talpfák alá tömöríteni, ezzel milliméteres pontossággal beállítva a vágány magassági és vízszintes helyzetét, biztosítva a sima és biztonságos haladást.
A kő tudománya – Nem mindegy, mi kerül a sínek közé
Az ágyazat nem készülhet akármilyen kőből. A vasúti pálya extrém igénybevétele miatt csak a legkeményebb, legellenállóbb kőzetek felelnek meg. Magyarországon és világszerte is a vulkanikus eredetű (magmás) kőzetek, mint az andezit és a bazalt, a legelterjedtebbek.Ezek a kőzetek rendkívül szilárdak és kopásállók.

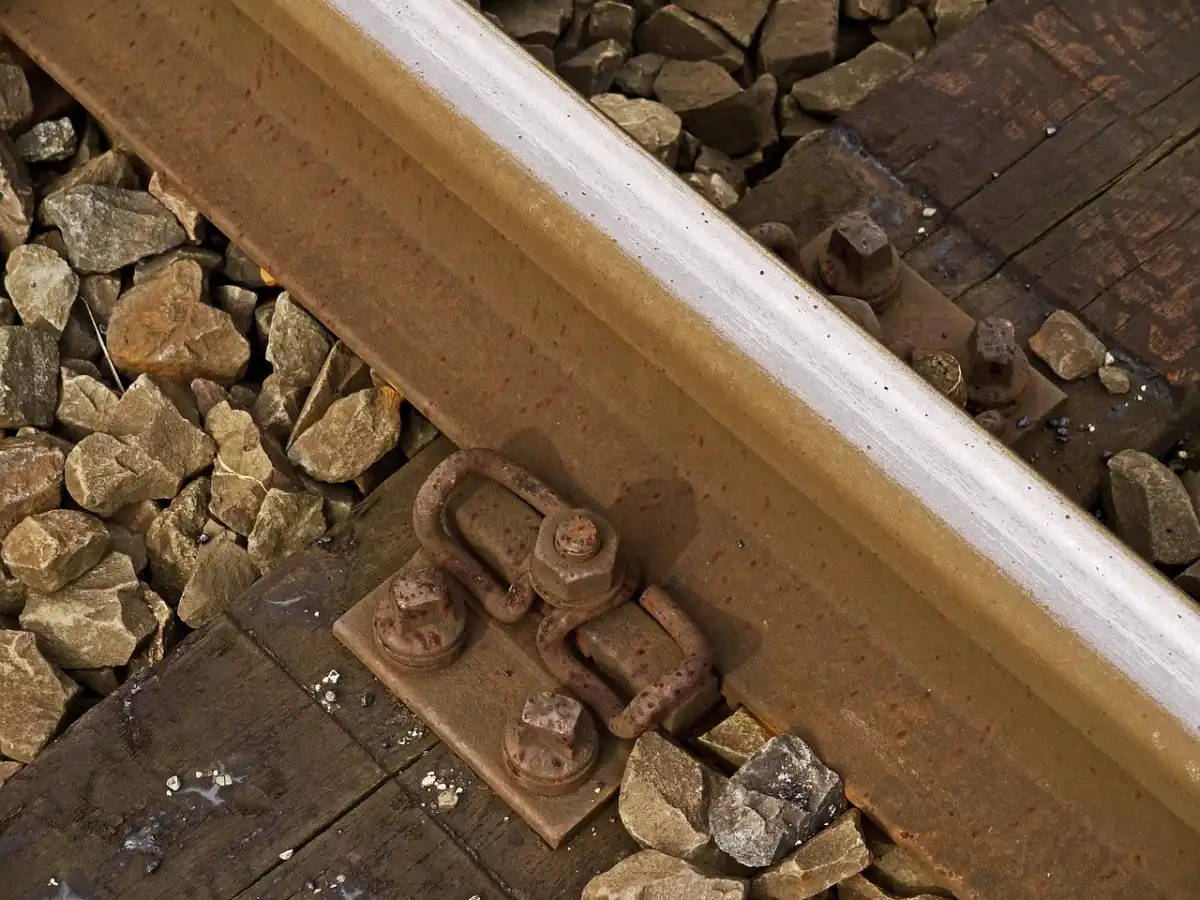

A kődarabok alakja és mérete is szigorúan szabályozott. A ideális forma a „kubikus” (kockaszerű) vagy zömök, éles, tört élekkel. A lapos, lemezes vagy gömbölyded szemcsék nem tudnának stabilan egymásba kapcsolódni, elcsúsznának egymáson, így az ágyazat nem tudná ellátni rögzítő feladatát. A minőséget szigorú szabványok, mint a hazai MSZ EN 13450:2013, garantálják. A kőanyag szilárdságát többek között a Los Angeles-féle aprózódási vizsgálattal mérik, amely során egy forgó dobban acélgolyókkal koptatják a kőmintát. A vasúti ágyazatra vonatkozó követelmény (a tömegveszteség legfeljebb 15% lehet) lényegesen szigorúbb, mint például az útépítésben használt zúzottköveké, ahol 20% is megengedett lehet. Ez is mutatja, milyen brutális terhelésnek kell ellenállnia a sínek közötti köveknek.
A látszólag egymást támogató funkciók valójában egy kényes mérnöki kompromisszumrendszert alkotnak. A rugalmasság és a szabályozhatóság megköveteli, hogy az ágyazat különálló, kötőanyag nélküli darabokból álljon. Ez a szemcsés szerkezet teszi lehetővé a kiváló vízelvezetést is. Ugyanakkor éppen ez a tulajdonság, a kövek egymáson való elmozdulása és súrlódása a vonatok terhelése alatt, vezet az anyag elkerülhetetlen kopásához, aprózódásához.
Az aprózódás során keletkező finom por és törmelék eltömíti a hézagokat, ami tönkreteszi a vízelvezető képességet és csökkenti a kövek közötti súrlódást, ezzel gyengítve a pálya stabilitását. Tehát az a tervezési elv, amely az ágyazat legfőbb előnyeit biztosítja, egyben a saját tönkremenetelének okozója is. Ez egy soha véget nem érő körforgást hoz létre, ahol a pálya folyamatosan romló állapotát rendszeres karbantartással kell szinten tartani. Az ágyazat nem egy statikus kőhalom, hanem egy dinamikus rendszer, amely a felügyelt leépülés állapotában létezik.
